Quadro de Distribuição QDW02-6-BE Weg

288-11377510
de R$ 58,90 por
R$ 42,62
no cartão em até 5x de R$ 8,52 sem juros
Pagamento no Pix
R$ 38,36
-35%
no PIX
Garantia: 1 Ano Direto de Fábrica
+ Veja mais produtos da marca Weg
Calcule o frete
Não sei o meu CEP
Produto indisponível!Podemos avisar você quando estiver disponível?
x
quadro b6

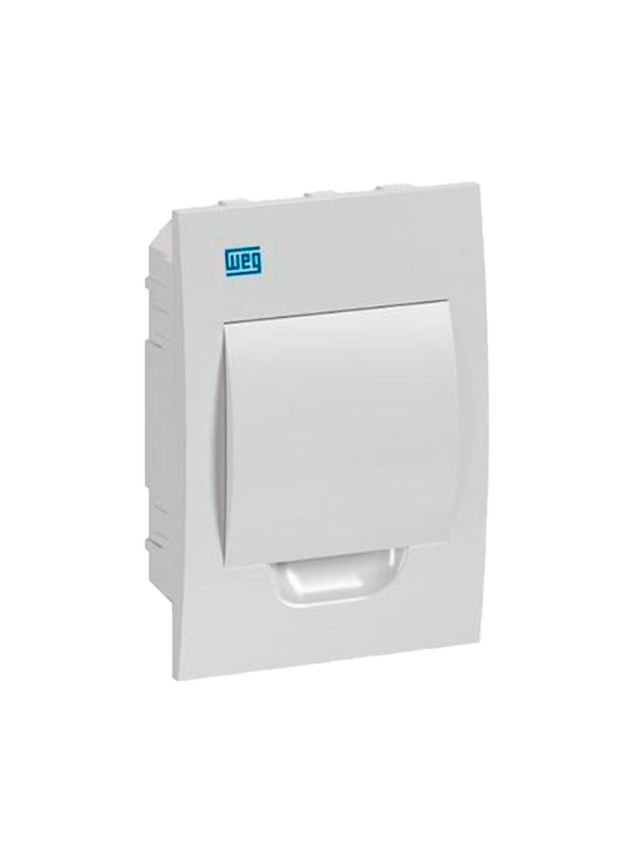

Quadro de Distribuição QDW02-6-BE Weg
R$ 38,36

Descrição do produto


A linha de Quadros de Distribuição QDW, traz a seu lar a qualidade, confiabilidade e tradição da marca WEG, já reconhecidas nas instalações elétricas industriais.

Disponíveis nas versões de sobrepor e embutir, a linha QDW é produzida em material plástico e dimensionada para instalação de 4 a 36 módulos de disjuntores padrão DIN, com acabamentos de porta nas versões branca e fumê.

Características do Produto


-Instalação de 4, 8, 12, 18, 24 e 36 módulos de disjuntores;

-Acabamento da tampa fumê e branco;

-Barramentos para conexão e distribuição (acessórios opcionais);

-Barramentos de Neutro e Terra (Acessórios opcionais).

Instruções para Instalação


1- Retirar os parafusos de fixação da tampa frontal;

2-Utilizando os pré-cortes existentes, abrir a devida passagem para o eletroduto compatível com a instalação;

3-Abrir um compartimento para instalação em alvenaria (160x211mm);

4-Embutir a base do quadro na parede (mín.58mm e máx 70mm);

5-Ajustar o nível e a profundidade do quadro. Com o quadro posicionado preencher as laterais com massa de fixação. OBS: Para a instalação em drywall, fixar as extremidades do quadro com parafusos;

6-Fixar os disjuntores no trilho DNI e efetuar a instalação elétrica;

7-Recolocar a tampa frontal para finalizar a instalação.

Características

Informações Técnicas

Composição
Materiais Plásticos e Metálicos
Cor
Branco/Preto
Modelo
11377510 QDW02-6-BE
Capacidade de Minidisjuntores
6
Instalação
Embutir
Peso
400g
Norma
NBR IEC 60439-3

O que vem na caixa?

  • 1 Corpo da Caixa de Distribuição, 1 Tampa para Caixa de Distribuição, 1 Suporte para Disjuntores (Trilho DIN Metálico), 1 Cartela de Etiquetas para Identificação dos Circuitos e 2 Parafusos para fixação da Tampa no Corpo da Caixa de Distribuição
