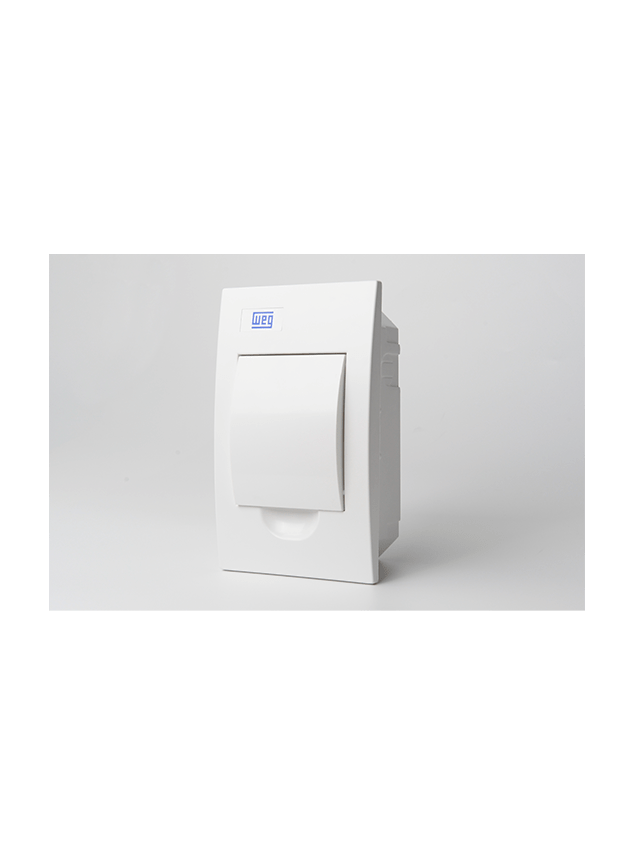

Quadro de Distribuição QDW02-4-BE Weg

A linha de Quadros de Distribuição QDW, traz a seu lar a qualidade, confiabilidade e tradição da marca WEG, já reconhecidas nas instalações elétricas industriais.

Disponíveis nas versões de sobrepor e embutir, a linha QDW é produzida em material plástico e dimensionada para instalação de 4 a 36 módulos de disjuntores padrão DIN, com acabamentos de porta nas versões branca e fumê.

Características do Produto

-Instalação de 4, 8, 12, 18, 24 e 36 módulos de disjuntores;

-Acabamento da tampa fumê e branco;

-Barramentos para conexão e distribuição (acessórios opcionais);

-Barramentos de Neutro e Terra (Acessórios opcionais).

Instruções para Instalação

1- Retirar os parafusos de fixação da tampa frontal;

2-Utilizando os pré-cortes existentes, abrir a devida passagem para o eletroduto compatível com a instalação;

3-Abrir um compartimento para instalação em alvenaria (124x211mm);

4-Embutir a base do quadro na parede (mín.58mm e máx 70mm);

5-Ajustar o nível e a profundidade do quadro. Com o quadro posicionado preencher as laterais com massa de fixação. OBS: Para a instalação em drywall, fixar as extremidades do quadro com parafusos;

6-Fixar os disjuntores no trilho DNI e efetuar a instalação elétrica;

7-Recolocar a tampa frontal para finalizar a instalação.
